Метростанция Гео Милев
гр. София, кв. Гео Милев,
България
Като част от разширението на софийското метро по линия 3, при изграждането на Метростанция 1 от участъка Гео Милев – Слатина, беше необходимо изпълнение на вторична бетонова облицовка с висок едностранен кофраж. Участъкът за бетониране беше с височина 5,40 m, разположен на 2,25 m над основата, и с обща дължина 18,00 m.
Спецификата на обекта се определяше от нехоризонтална основа, което изключваше стандартно стъпване на кофражните и подпорните системи. Това наложи разработването на индивидуално инженерно решение, осигуряващо стабилност, точност на геометрията и безопасност по време на монтаж, бетониране и демонтаж в условията на подземно строителство.
Снимки
Едностранен кофраж за вторична облицовка, изпълнен с TRIO, VARIOKIT рамки и подпорно скеле PERI UP Flex, по време на супервайзинг от PERI.

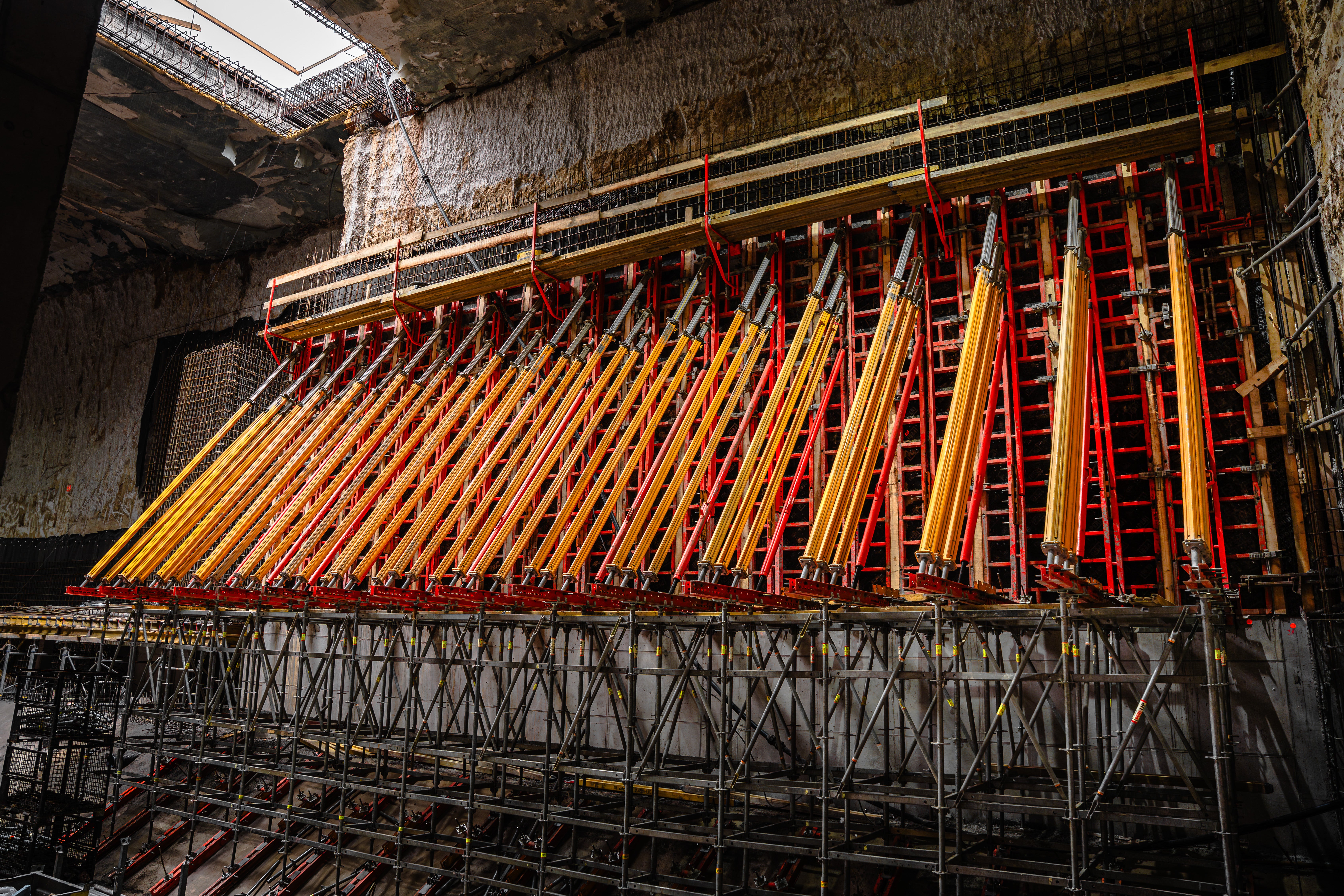

Общ изглед на конфигурацията на кофража и подпорната система, адаптирана към геометрията на метростанцията.

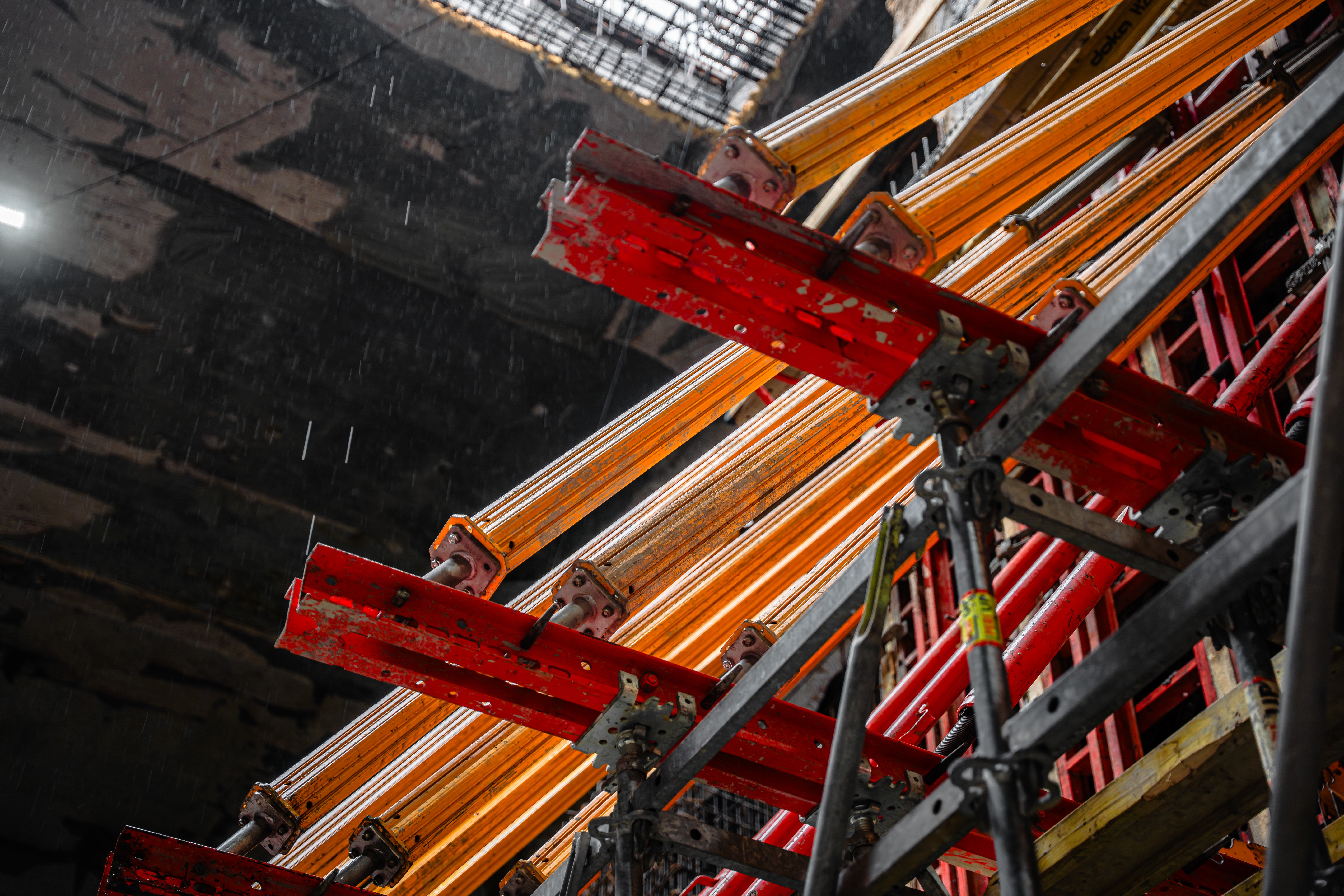

Връзка между подпорното скеле PERI UP Flex и алуминиевите подпори MULTIPROP.

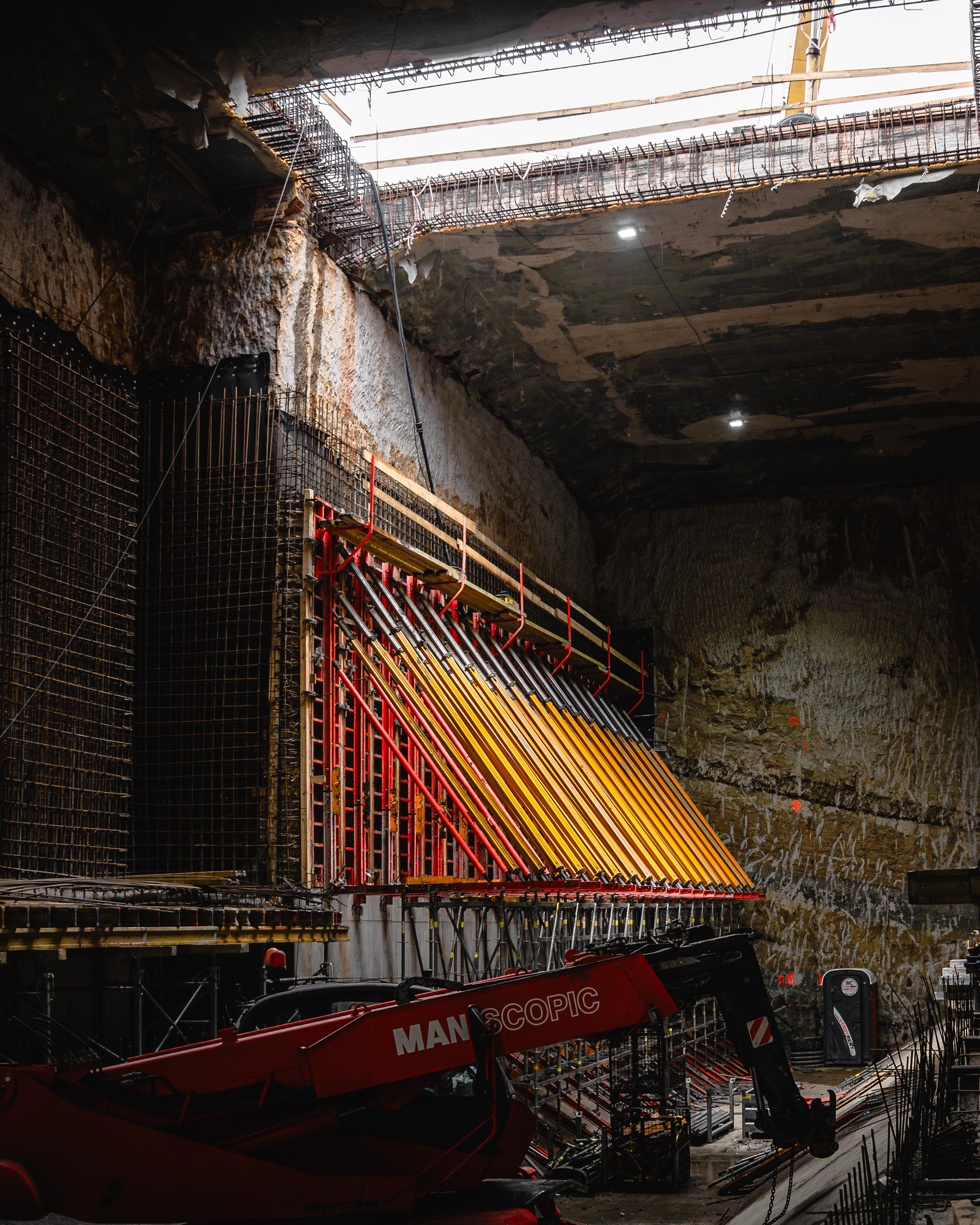

VARIOKIT рамки и TRIO панели, конфигурирани за бетониране при ограничено пространство.
Монтаж на VARIOKIT рамки върху подпорно скеле PERI UP Flex преди бетониране.

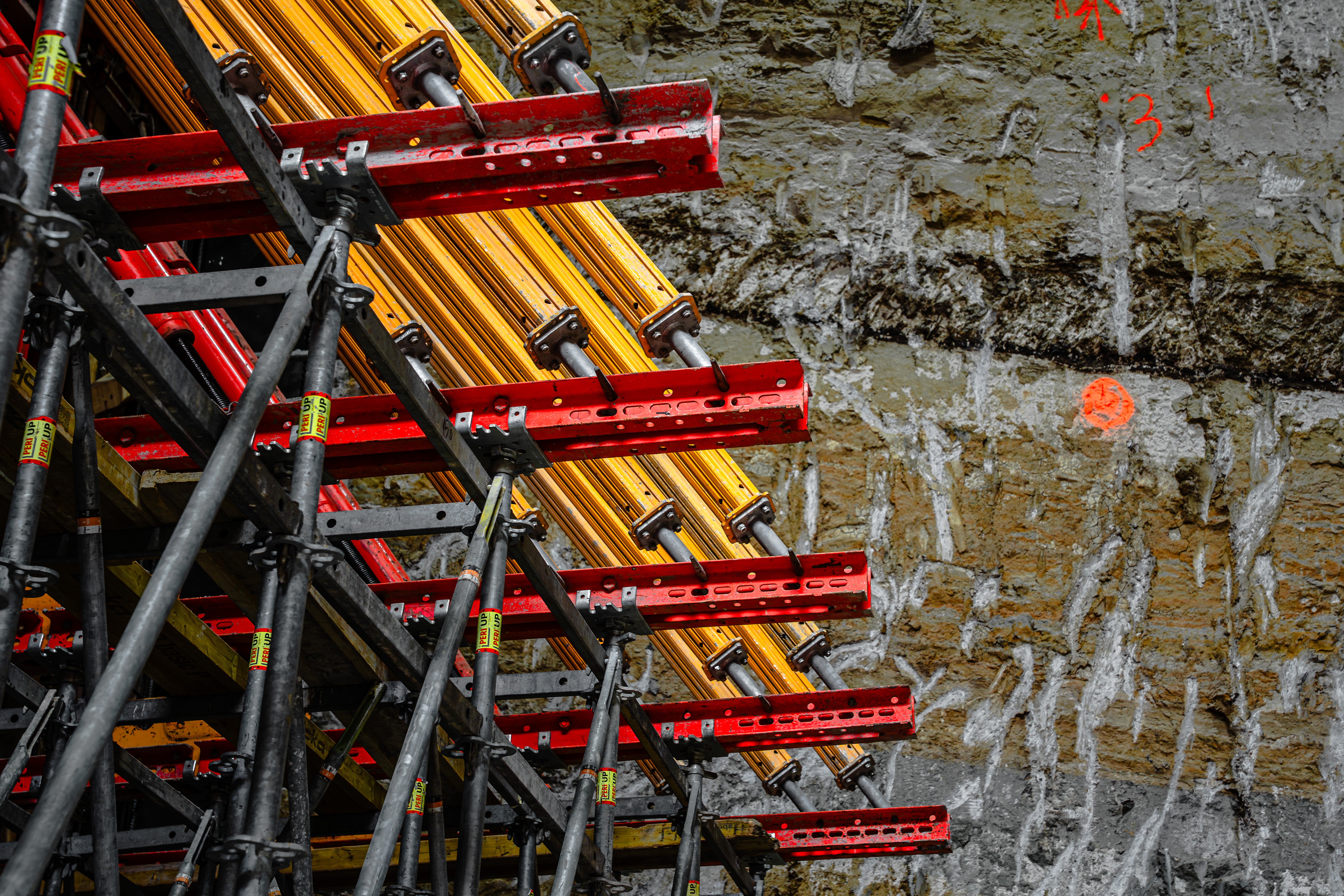

Връзки и стоманени компоненти VARIOKIT, осигуряващи стабилност на едностранния кофраж.

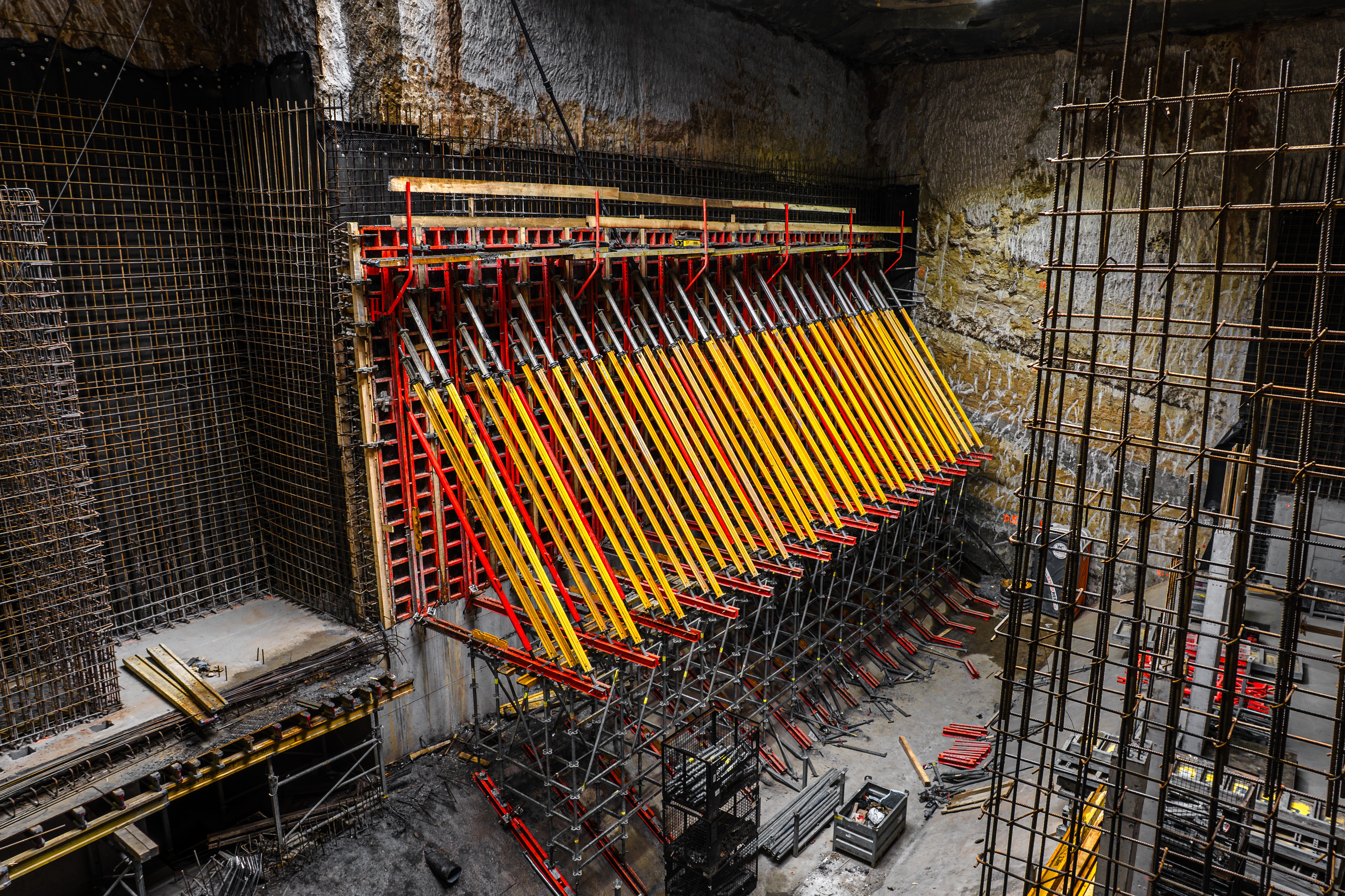

Едностранен кофраж с височина 5,30 m, изпълнен с панелен кофраж TRIO и VARIOKIT рамки.

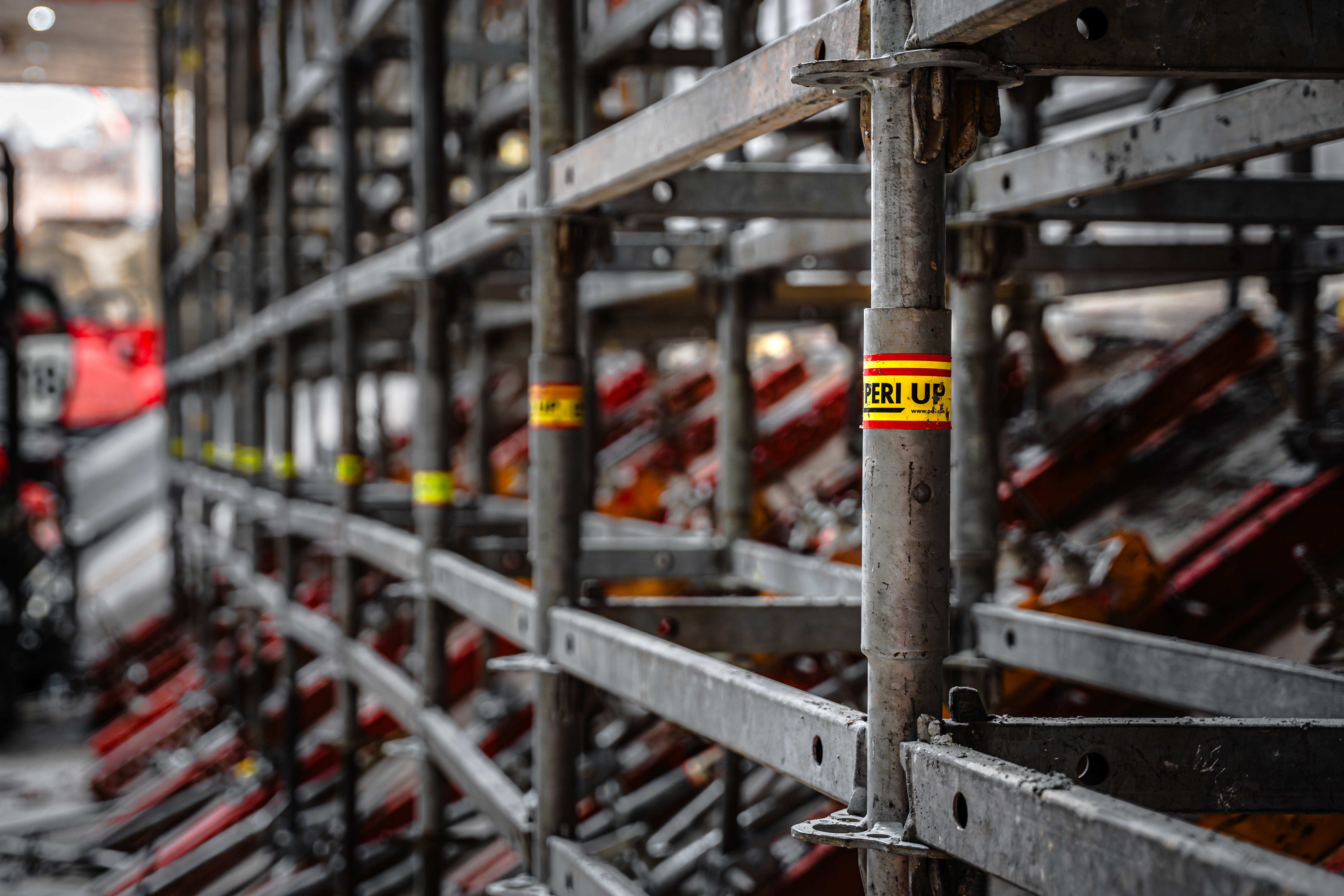

PERI UP Flex, конфигурирано за стъпване върху наклонена основа.

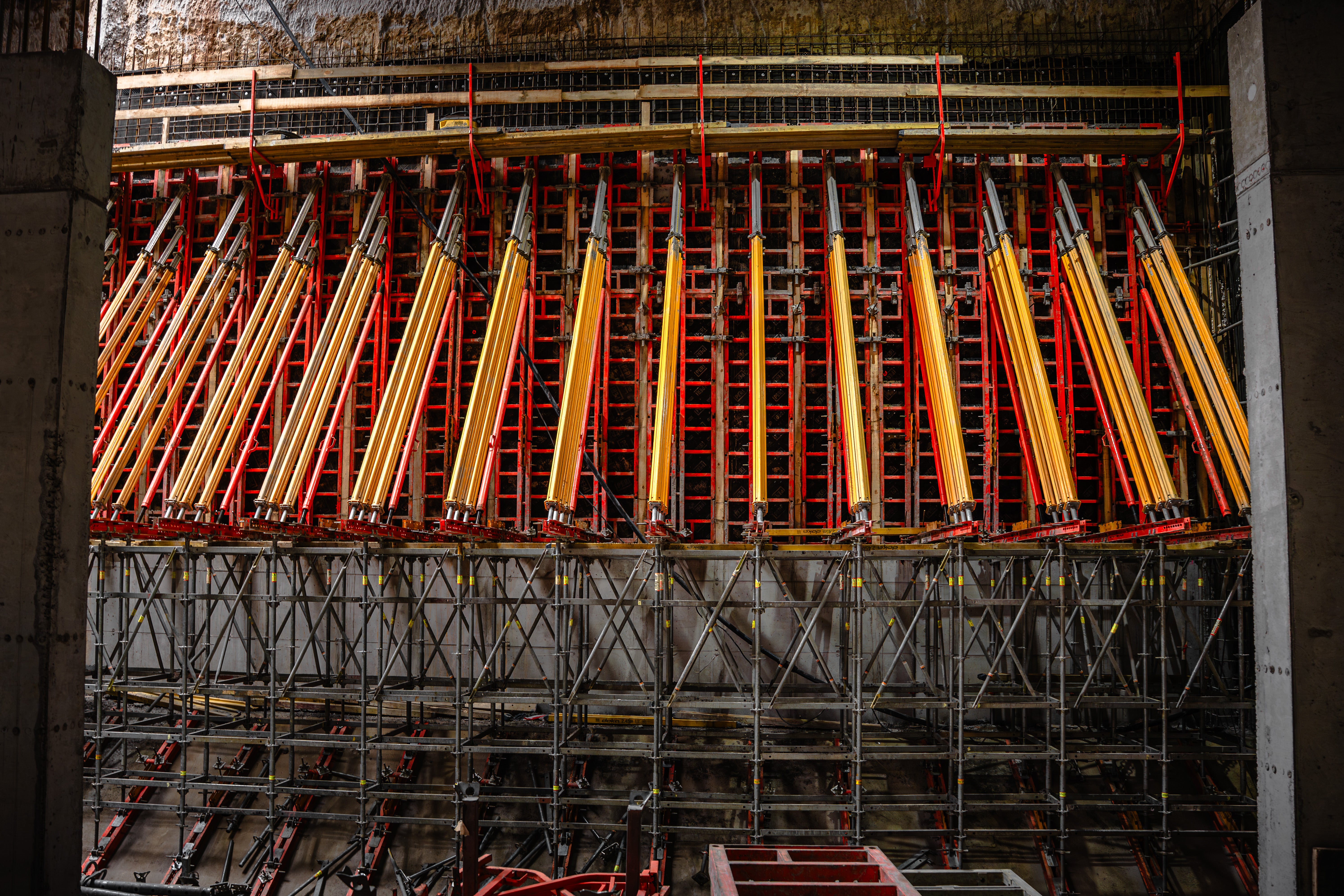

Цялостното кофражно и подпорно решение по време на строителния процес.
Контрол и съдействие от PERI по време на прилагане на системите съгласно монтажните чертежи.
Едностранен кофраж за вторична облицовка, изпълнен с TRIO, VARIOKIT рамки и подпорно скеле PERI UP Flex, по време на супервайзинг от PERI.
Общ изглед на конфигурацията на кофража и подпорната система, адаптирана към геометрията на метростанцията.
Връзка между подпорното скеле PERI UP Flex и алуминиевите подпори MULTIPROP.
VARIOKIT рамки и TRIO панели, конфигурирани за бетониране при ограничено пространство.
Монтаж на VARIOKIT рамки върху подпорно скеле PERI UP Flex преди бетониране.
Връзки и стоманени компоненти VARIOKIT, осигуряващи стабилност на едностранния кофраж.
Едностранен кофраж с височина 5,30 m, изпълнен с панелен кофраж TRIO и VARIOKIT рамки.
PERI UP Flex, конфигурирано за стъпване върху наклонена основа.
Цялостното кофражно и подпорно решение по време на строителния процес.
Контрол и съдействие от PERI по време на прилагане на системите съгласно монтажните чертежи.
